Зубчатая муфта МЗ

Зубчатые муфты МЗ и зубчатые полумуфты от производителя из наличия!

Муфта зубчатая МЗ это сборная деталь служащая для соединения вращающихся валов диаметром от 18 до 700 мм.

Зубчатые муфты МЗ чаще всего используют для соединения валов электродвигателей и редукторов.

Муфта МЗ изготовляется из прочных углеродистых сталей с последующей закалкой зубьев.

Зубчатая муфта МЗ состоит из двух полумуфт с нарезанными зубьями и разъемной обоймы  с аналогичными зубьями сцепления. Зацепление полумуфт осуществляется большим числом одновременно работающих зубьев. Это обеспечивает высокую нагрузку при небольших размерах, что является главным достоинством муфт МЗ.

Недостаток зубчатых муфт МЗ это их  неотвратимая износостойкость ,обусловленная износом и деформацией зубьев. Это происходит в следствии толчков, ударов и резких колебаний, во время эксплуатации зубчатых муфт.

Для увеличения ресурса зубчатых муфт, их заправляют маслом, так как это увеличивает износостойкость зубьев в следствии уменьшения сил трения между зубьями.

Масло в муфтах МЗ можно менять и заливать через специальные отверстия расположенные в торце зубчатой муфты.

Муфты МЗ поставляются в собранном виде с не расточенными втулками в соответствии с ГОСТ 5006–83. Перед монтажом втулки муфты МЗ растачивают под конкретные размеры вала и шпонки.

Муфта МЗ - цена (стоимость обновлена 15.05.2018г)

Типоразмер муфты

Цена указана  с учетом НДС

Зубчатая муфта МЗ-1

5 000р

Зубчатая муфта МЗ-2

6 000р

Зубчатая муфта МЗ-3

8 500р

Зубчатая муфта МЗ-4

9 500р

Зубчатая муфта МЗ-5

12 000р

Зубчатая муфта МЗ-6

13 000р

Зубчатая муфта МЗ-7

27 000р

Зубчатая муфта МЗ-8

33 000р

Зубчатая муфта МЗ-9

45 000р

Зубчатая муфта МЗ-10

75 000р

Зубчатая муфта МЗ-11

110 000р

Зубчатая муфта МЗ-12

130 000р

Зубчатая муфта МЗ-13

165 000р

Зубчатая муфта МЗ-14

180 000р

Зубчатая муфта МЗ-15

220 000р

Зубчатая муфта МЗ-16

420 000р



В нашей компании Вы можете заказать индивидуальную расточку зубчатой муфты в соответствии с необходимыми размерами.

Помимо муфт МЗ в сборе ,мы так же можем изготовить для Вас полумуфты зубчатые.

Дополнительно вы можете заказать у нас запасные части к зубчатым муфтам: прижимные крышки, зубчатые обоймы и зубчатые втулки.

Как купить зубчатую муфту

Что бы получить счет на оплату муфты МЗ необходимо отправить свою заявку нам на почту tkg200@mail.ru приложив свои реквизиты. После поступления денег на наш Р/счет мы отгрузим Ваши зубчатые муфты уже на следующий день, удобной для Вас транспортной компанией.

 Доставку зубчатой муфты МЗ до транспортной компании, мы осуществляем бесплатно.

Гарантия

Мы гарантируем соответствие зубчатых муфт типа МЗ с ГОСТ 5006-83 и ГОСТ 5006-55 и обязуемся в течение всего срока гарантии выполнять гарантийные обязательства путем безвозмездного устранения  дефектов или замены дефектных деталей или муфты целиком в  процессе её эксплуатации при условии соблюдения потребителем инструкции по эксплуатации.

Срок гарантии на зубчатую муфту МЗ, три года со дня установки её на оборудовании.



Размеры муфт МЗ по ГОСТ 5006-83 и ГОСТ 5006-55



Величина муфты МЗ

Ø D, мм

Ø d, мм

Ø d1, мм

Ø d 2, мм

L, мм

L1, мм

Масса, кг




Зубчатая муфта МЗ-1

170

20

20

40

115

122

11,8



Зубчатая муфта МЗ-2

185

30

30

50

145

152

16,1



Зубчатая муфта МЗ-3

220

40

40

60

170

180

29,3



Зубчатая муфта МЗ-4

250

45

45

75

215

225

50,5



Зубчатая муфта МЗ-5

290

50

50

90

235

245

61



Зубчатая муфта МЗ-6

320

60

60

105

255

265

81



Зубчатая муфта МЗ-7

350

65

65

120

285

295

109



Зубчатая муфта МЗ-8

380

80

80

140

325

335

146



Зубчатая муфта МЗ-9

430

90

90

160

335

345

176



Зубчатая муфта МЗ-10

490

110

110

180

365

375

264



Зубчатая муфта МЗ-11

545

120

120

220

405

415

376



Зубчатая муфта МЗ-12

590

140

140

250

487

497

531



Зубчатая муфта МЗ-13

684

160

160

280

521

536

739



Зубчатая муфта МЗ-14

734

180

180

320

571

586

933



Зубчатая муфта МЗ-15

784

200

200

360

645

660

1288





Расточка втулок зубчатых муфт

Расточка муфт МЗ может быть коническая исполнение-2 и цилиндрическая исполнение-1,при заказе того или иного исполнения ,для лучшего сцепления необходимо указать допуски к размерам они зависят от способа соединения вала с муфтой.

Оисание муфт МЗ по ГОСТ Р 50895-96



Данные зубчатые муфты идентичны по принципу работы и устройству с муфтами ГОСТ 5006-83 и ГОСТ 5006-55 , разница заключается лишь в небольших габаритных отличиях.



Данные муфты маркируются по типу крутящего момента:



Например: муфта МЗ 1-10000-120-1У2

МЗ- муфта зубчатая

1-Тип муфты

100000 – Крутящий момент муфты Н х м

120- диаметр втулки

1-Исполнение втулки цилиндр (2-конус)

У2-климатическое исполнени



Размеры муфт МЗ и устройство в соответствии с ГОСТ Р 50895-96



Устройство муфты : 1-Сальник; 2-зубчатая обойма; 3-зубчатые втулки; 4-крышка прижимная









Типоразмер муфты МЗ

Крутящий момент Н х М

Диаметр вала d

Диаметр муфты D

Длина обоймы l

Длина муфты L

Масса МЗ, кг

Муфта МЗ-1-Н20

1000

18

160

55

170

11,8

Муфта МЗ-2-Н30

1600

30

182

70

220

16,1

Муфта МЗ-3-Н40

2500

40-60

220

110

220

29,3

Муфта МЗ-4-Н45

4000

45-75

250

140

270

50,5

Муфта МЗ-5-Н50

6300

50-90

290

160

300

61

Муфта МЗ-6-Н60

10000

60-100

320

170

340

81

Муфта МЗ-7-Н65

16000

65-120

350

175

350

109

Муфта МЗ-8-Н80

25000

80-140

380

180

410

146

Муфта МЗ-9-Н90

40000

80-160

430

200

415

176

Муфта МЗ-10-Н110

63000

80-180

490

200-300

500

264

Муфта МЗ-11-Н120

71000

80-130

545

300

525

376

Муфта МЗ-12-Н140

100000

100

590

350

530

531

Муфта МЗ-13-Н160

150000

100-250

680

300-350

550

739

Муфта МЗ-14-Н180

200000

140-320

730

320

600

933

Муфта МЗ-15-Н200

25000

170-360

780

320-450

650

1266







Хранение и консервация

Зубчатые муфты МЗ необходимо хранить в закрытом вентилируемом помещении при температуре воздуха от минус 45 до плюс 40 °С и относительной влажности не более 80% при температуре 20 °С.

Хранение муфт МЗ и химических реагентов, кислот, щелочей, аккумуляторов в одном помещении недопустимо.

Частота вращения зубчатых муфт МЗ должна быть не больше чем указано в таблице



Тип муфты

Кол-во об/мин

Муфта МЗ-1

6300

Муфта МЗ-2

5000

Муфта МЗ-3

4000

Муфта МЗ-4

3350

Муфта МЗ-5

2800

Муфта МЗ-6

2500

Муфта МЗ-7

2120

Муфта МЗ-8

1900

Муфта МЗ-9

1700

Муфта МЗ-10

1400

Муфта МЗ-11

1250

Муфта МЗ-12

1130



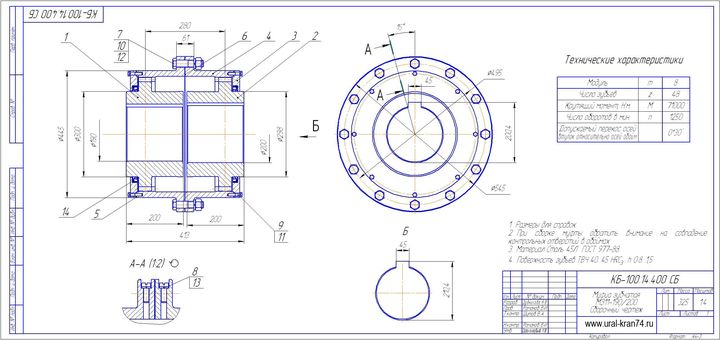

Ниже можете ознакомиться с правильно оформленным чертежом на муфту МЗ-11
